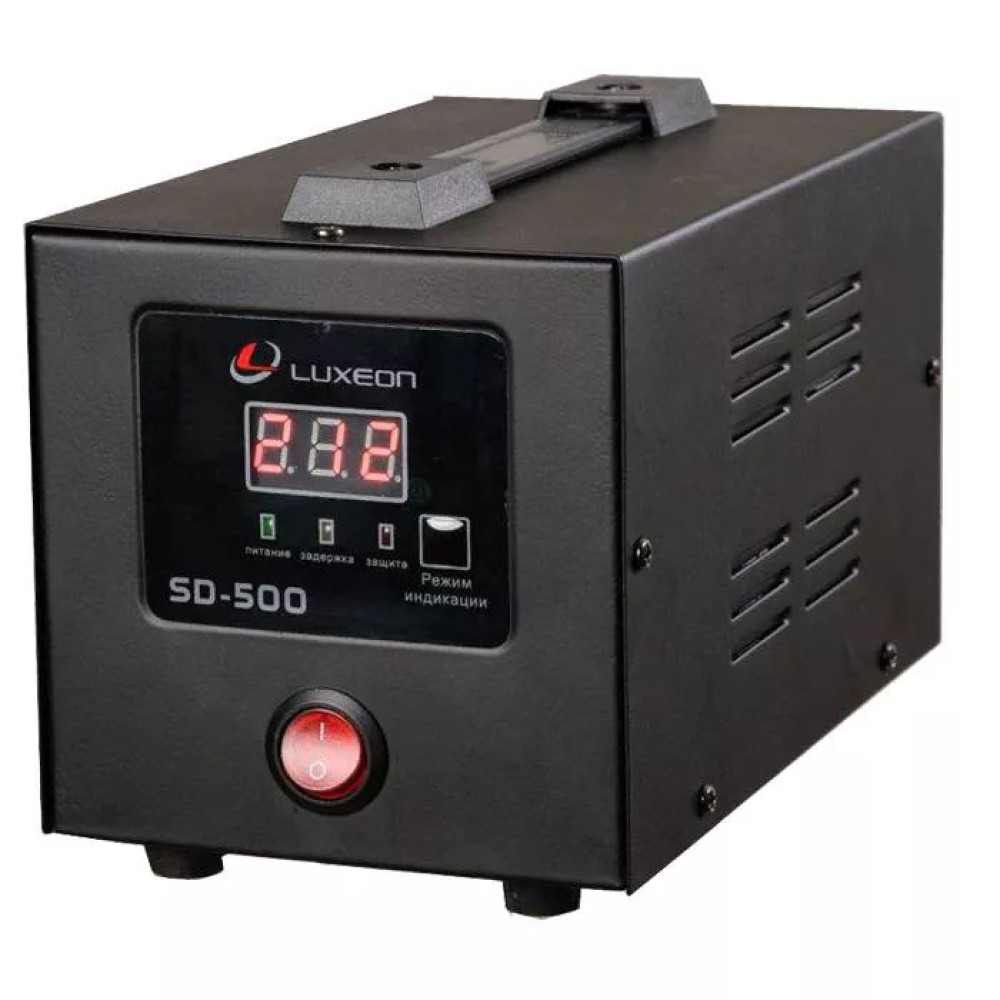

Релейний стабілізатор напруги LUXEON SD-500

Luxeon SD-500 – це релейний однофазний стабілізатор напруги. Що таке однофазний, думаємо, не потребує пояснення. Релейний – це конструкція пристрою. Як легко здогадатися, в конструкції Luxeon SD-500 є електромагнітні реле. Розглянемо їхню роль у роботі стабілізатора.

Серцем Luxeon SD-500 є автотрансформатор із ступінчастою обмоткою. При однаковій напрузі на вході з кожного ступеня знімається різний номінал. Це означає, що стабілізація полягає у виборі відповідного ступеня залежно від вимірюваного вхідного значення. Як тільки мікроконтролер, керуючий роботою стабілізатора Luxeon SD-500, зафіксує відхилення вхідної напруги, протягом буквально 20 мілісекунд буде поданий керуючий сигнал на те чи інше реле, яке скомутує той щабель автотрансформатора, з якого знімається 220В. Максимальне відхилення становить 10%, тобто 22В. Цей показник є безпечним для коректної роботи будь-якої побутової техніки та електроніки. Зазначена точність актуальна для мережних коливань не більше 140-260В. Порушення даного діапазону призведе до захисного відключення споживача, щоб не постраждав від неприпустимого відхилення напруги.
