Плати керування для стабілізаторів напруги серії Luxeon WDS – особливості, сумісність, підбір

Що таке серія WDS і чому важлива правильна плата керування?

Стабілізатори напруги серії WDS бренду Luxeon – одні з найпоширеніших на ринку з 2007 року. Їх використовують як у побуті, так і на підприємствах. Моделі WDS відомі надійністю, простотою обслуговування та доступністю комплектуючих, зокрема плат керування.

Однак з роками схема керування змінювалась. Через це плати різних років несумісні між собою.
Це стосується зокрема плат які буди випущені та встановлені у стабілізатори 2009-2010 років випуску

⚠️ Важливо: неправильний вибір плати може призвести до несправної роботи стабілізатора або пошкодження інших компонентів.

Які моделі стабілізаторів входять до серії WDS?

До однофазної серії Luxeon WDS входять такі популярні моделі:

• Luxeon WDS-5000
• Luxeon WDS-8000
• Luxeon WDS-10000
• Luxeon WDS-12000
• Luxeon A1S-15000
• Luxeon A1S-20000
• Luxeon A1S-30000
• Luxeon LDS-5000
• Luxeon LDS-10000

Трифазні моделі:

• Luxeon A3S-10000
• Luxeon A3S-15000
• Luxeon A3S-20000
• Luxeon A3S-30000
• Luxeon A3S-40000

Ці стабілізатори мають сервопривідний тип регулювання напруги, тобто керування мотором, який перемикає обмотки автотрансформатора.
Тут мотор обертає щітку яка переміщуєтья по обмотці трансформатора і в залежності від позиції токоз'ємної щітки відбувається регулювання напруги.
Ці стабілізатори мають як переваги так і недоліки. Із плюсів - висока точність стабілізації, відсутність різких стрибків напруги, доступність запчастин та елементної бази для ремонту. Мінуси випливають із плюсів - сервоприводні стабілізатори не можуть швидко реагувати на швидкі зміни вхідної напруги, що може негативно сказатися на техніці.

Ключовим елементом в роботі стабілізатора є плата керування, яка відповідає за:

• аналіз вхідної напруги
• керування двигуном
• стабілізацію вихідної напруги
• запуск/захист
• Вимірює споживаний струм(потужність) і має захист від перевантаження
  Також захист від низької та високої напруги
  Тепловий захист

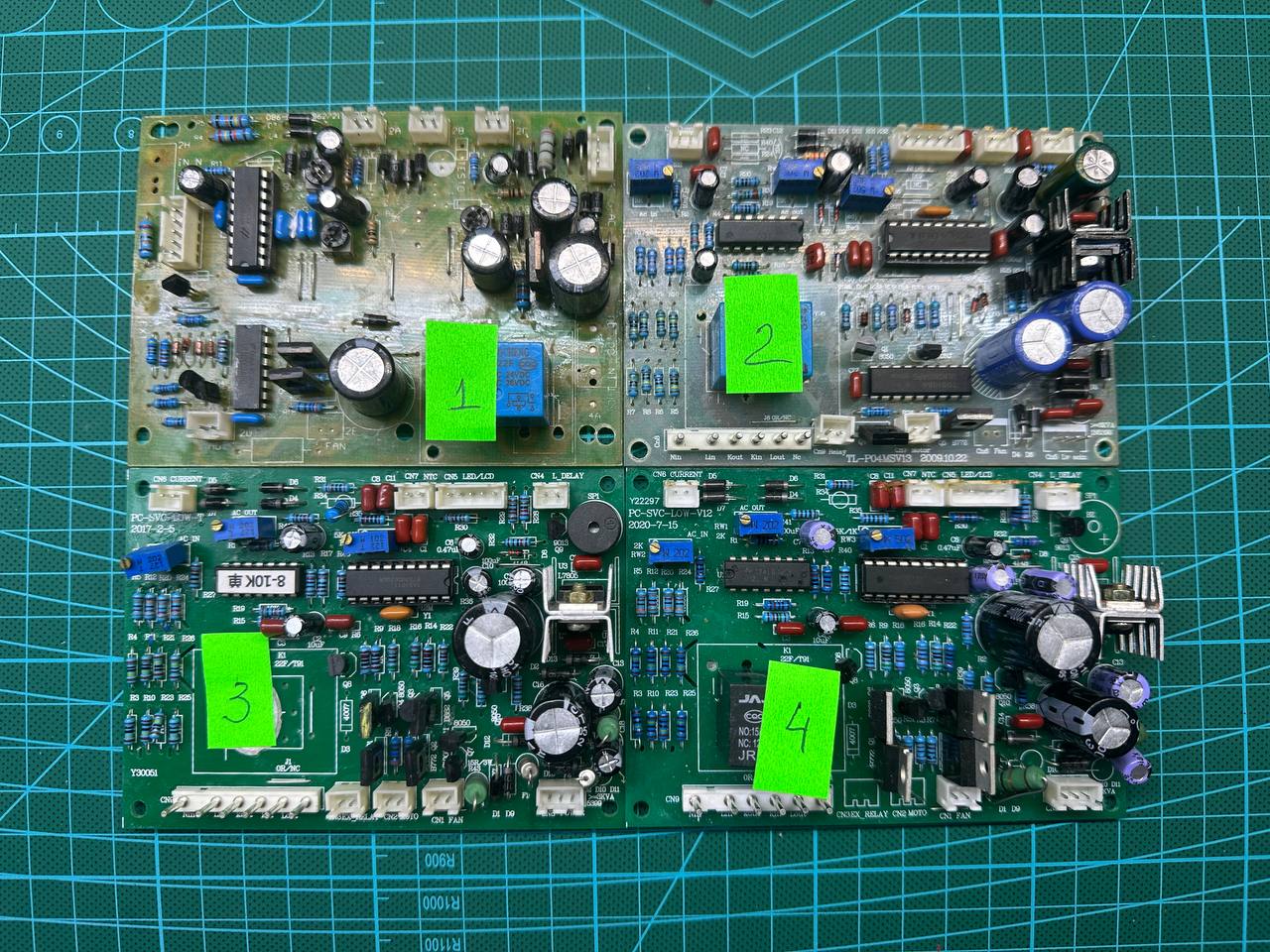

Види плат керування для серії WDS

У період з 2007 до 2021 року стабілізатори WDS випускались із трьома поколіннями плат керування. Вони мають зовнішні та функціональні відмінності.

Основні відмінності між поколіннями плат керування WDS

 Плата №1 (2007–2010)

• Працює тільки з індикацією старого зразка
• Сумісність виключно з тогочасними стабілізаторами
• У 2010 році була перехідна версія, можуть зустрічатись обидва типи плат

 Плата №2 (2010–2019)

• Найпоширеніша плата на ринку
• Сумісна з моделями WDS-5000 до WDS-12000 А1S A3S
• Індикація на основі TM1629
• Простий ремонт, легко знайти запчастини
• Можна захистити запобіжниками (див. Лайфхак №1)

 Плата №3 (2020–2021)

• Покращена версія плати №2
• Основні оновлення:
• Додані запобіжники у ланцюзі живлення
• ULN2003 замінена на транзисторне керування
• Нова прошивка мікроконтролера
• Кращий захист при стрибках напруги
• Може бути заміною для плати №2 в разі несправності – Без додаткових переробок
  Має високу надійність.Завжди в наявності.Легка заміна.Безкоштовна допомога сервісу при самостійному підключенні у разі придбання плати.

Яку плату обрати?

Вибір залежить від моделі стабілізатора та року виробництва. У більшості випадків підійде плата №2 або №3.АБО Ж №4

 Рекомендації:

• Якщо ваш стабілізатор випущено до 2010 – ймовірно, потрібна плата №1
• Якщо 2010–2019 – №2
• Якщо 2020–2021 – №3
• Якщо замінюєте №2, краще обирати №3 – вона сумісна і надійніша АБО Ж №4

 Якщо сумніваєтесь – зв'яжіться з нашим сервісом. Ми допоможемо підібрати плату точно за номером моделі або фото.
Сервіс надає інформацію по підключенню – з нами легко ремонтувати. Потрібні мінімальні навички роботи з викруткою та тестером. Якщо сумніваєтесь – дивіться відеогляди

Сумісність плат керування та індикації

⚠️ Плати несумісні між собою без відповідної індикації.

Лайфхаки від сервісного центру

 Лайфхак №1:

У платі №2 (2010–2019) бажано впаяти 2 трубчасті запобіжники 1А, 5×20 мм в ланцюг живлення (розʼєм CNxxx) – це продовжить ресурс плати.

 Лайфхак №2:

Якщо горять ULN2003, транзистори чи запобіжники – перевірте сервомотор. Найчастіше причина в короткому замиканні двигуна, а не у самій платі.

Часті запитання (FAQ)

???? Чи можна встановити плату №3 в стабілізатор з платою №2?
Так, вони сумісні. Плата №3 має покращену схему.

???? Плата перегоріла – чи можна замінити її самостійно?
Якщо ви маєте навички пайки та знаєте модель стабілізатора – так. Інакше краще звернутись у сервіс.

???? Де знайти плату на WDS-10000?
Ця модель найпоширеніша – зазвичай потрібна плата №2 або №3. Ми допоможемо підібрати потрібну. ПРАВИЛЬНУ роботу ГАРАНТУЄМО. 100% сумісність та працездатність.
Усі плати керування перед відправкою перевіряются а клієнту надається відео.

Висновки

• Плати керування серії Luxeon WDS випускались у трьох чотирьох поколіннях.
• Найчастіше зустрічаються плати №2 та №3 №4  – їх легко знайти та замінити.
• Звертайте увагу на сумісність індикації та покоління плати.
• Рекомендовано використовувати запобіжники для захисту плати.
• Плата №3 – найкращий вибір на сьогодні, якщо сумісна.

 Потрібна плата керування для вашого стабілізатора WDS?

Залиште заявку на сайті або напишіть нам у месенджер – допоможемо підібрати точно під вашу модель Luxeon WDS/LDS/A1s
