Плати керування стабілізаторів напруги Rucelf серій SRW SRF

Чим відрізняється серія SRW та SRW Pro, і чому важлива правильна плата керування?

Релейні стабілізатори напруги серії SRW та SRW Pro бренду Rucelf – дуже відомі та впізнавані для користувачів. Їх відрізняє висока надійність та дуже помірна ціна. Стабілізатори даної серії використовують як у побуті, так і на підприємствах - СТО, магазинах, офісах. Моделі SRW та SRW Pro відомі надійністю, простотою обслуговування та доступністю комплектуючих, зокрема плат керування.

Лінійка стабілізаторів SRW та SRW Pro – це різні платформи несумісні конструктивно – в них різні трансформатори та плати керування.
Серія SRW та SRF на 100% ідентичні по запчастинах і відрізняються тільки виконанням.
SRW – настінний монтаж. SRF-поличного виконання.
Доступні у потужностях: 4000VA, 6000VA, 9000VA та 12000VA
SRW Pro – тільки настінного виконня і доступні у потужностях 10000VA, 12000VA та 14000VA.

Це стосується зокрема плат які буди випущені та встановлені у стабілізатори 2007-2013років випуску

⚠️ Важливо: неправильний вибір плати може призвести до несправної роботи стабілізатора або пошкодження інших компонентів.

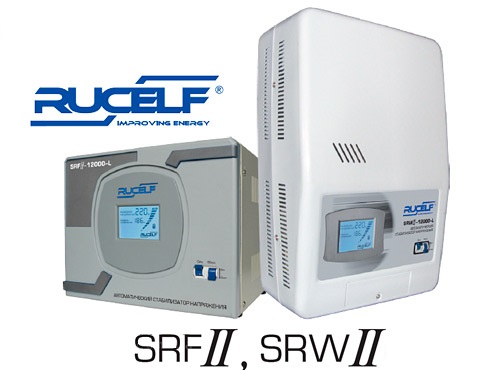

Які моделі стабілізаторів входять до серії SRW та SRF?

До однофазної серії Rucelf SRW/SRF входять такі популярні моделі:

• Rucelf SRW-4000
• Rucelf SRW-6000
• Rucelf SRW-9000
• Rucelf SRW-12000

• Rucelf SRF-4000
• Rucelf SRF-6000
• Rucelf SRF-9000
• Rucelf SRF-12000

Ці стабілізатори мають ступеневий тип регулювання напруги.
Роль ключів виконують реле різного номіналу в залежності від потужності стабілізатора.
В залежності від вхідної напруги та її зміни в ту чи іншу сторону відбувається перемикання обмоток трансформатора, і напруга коригується в більшу або меншу сторону.
Діапазон стабілізації 110-310 вольт – що відрізняє стабілізатори цієї серії від більшості інших на ринку. Дуже часто стандартний діапазон релейних стабілізаторів 140-260 вольт.
Однією з ключових переваг релейних стабілізаторів є швидкість відпрацювання зміни вхідних напруг, реле спрацьовують майже миттєво, що є важливим показником в розрізі захисту електроніки користувача. Також не менш важливим показником є ціна - релейні стабілізатори напруги найдешевші якщо порівнювати з сервоприводними та сімісторними стабілізаторами напруги.

 Ключовим елементом в точній роботітут є плата керування, яка відповідає за:

• аналіз вхідної напруги
• керування силовими реле
• стабілізацію вихідної напруги
• запуск/захист
• Вимірює споживаний струм(потужність) і має захист від перевантаження
• Захист від низької та високої напруги
• Тепловий захист

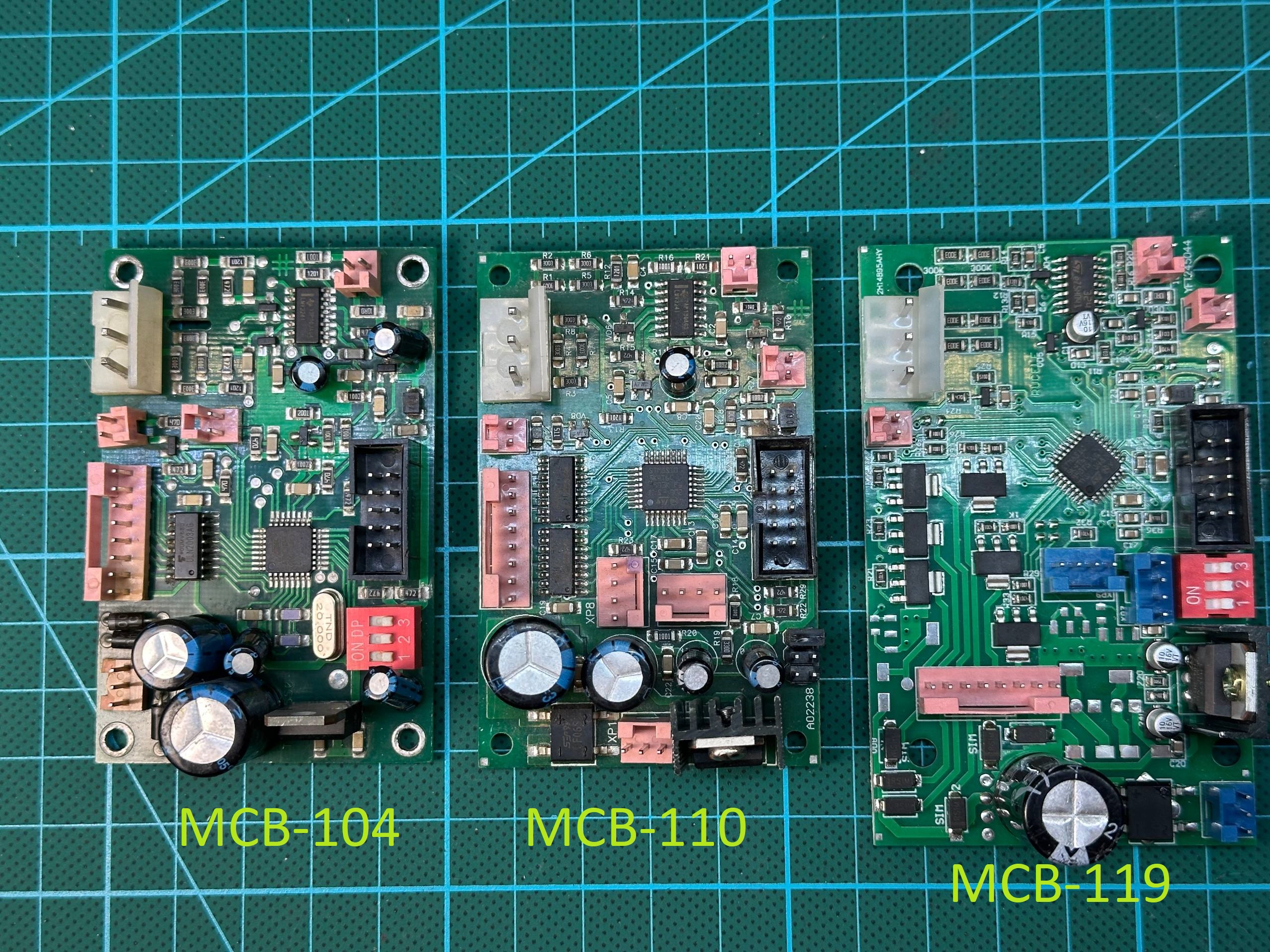

Види плат керування для серії SRW\SRF

У період з 2007 до 2013 року стабілізатори Rucelf SRW SRF та SRW Pro випускались з такими платами. Вони мають зовнішні та функціональні відмінності.

Основні відмінності між поколіннями плат керування.

 Плата MCB104

• Працює з індикацією старого зразка та HMB31
• Сумісність функціональна  з платою керування MCB110

 Плата MCB110

• Найпоширеніша плата на ринку
• Сумісна з моделями SRW SRF 4000 до 12000
• Індикація на основі  плат HMB31 HMB36
• Простий ремонт, легко знайти запчастини
• Можна замінити MCB104 та MCB119(дивись MCB119)

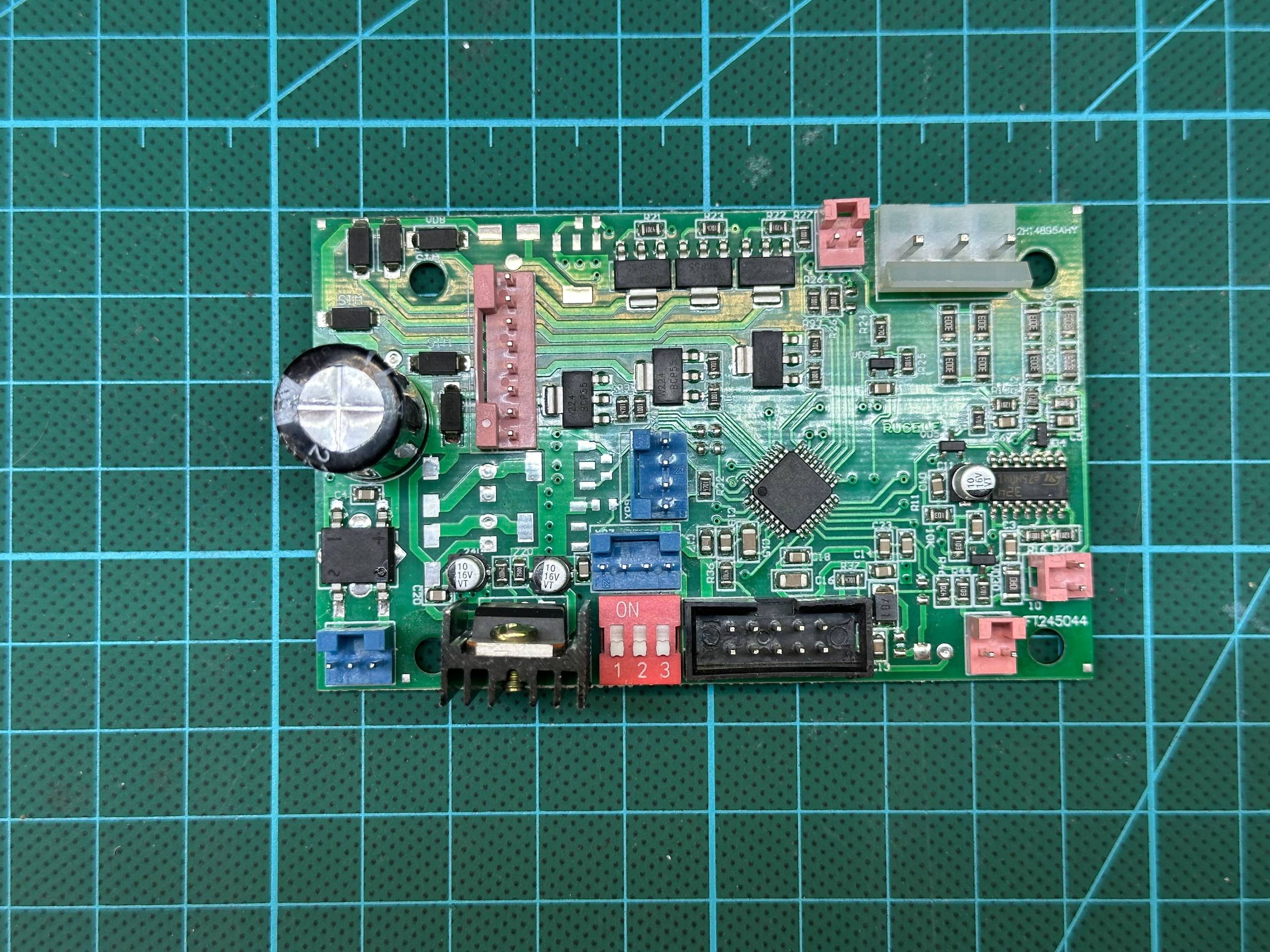

 Плата MCB119

• Використовується у нових версіях стабілізаторів
• Основні оновлення:
• Перероблена схема старту яка дозволяє старт стабілізатора при заниженій напрузі без перевантаження мережі
• ULN2003 замінена на транзисторне керування
• Нова прошивка мікроконтролера
• Кращий захист при стрибках напруги
• Може бути заміною для плати MCB110 в разі несправності – Потребує додаткової переробки та  навичок і знань процесу.
  Має високу надійність.Завжди в наявності. Легка заміна.Безкоштовна допомога сервісу при самостійному підключенні у разі придбання плати(Додається відеомануал. Особиста консультація)

Яку плату обрати?

Вибір залежить від моделі стабілізатора та року виробництва. У випадку якщо є сумніви краще звернутися до сервісного центру Rucelf
Зараз існує тільки 2 сервісних центри та обидва знаходяться у Дніпрі.
Для уточнення звертайтесь по номеру телефона 066-363-6699.

 Рекомендації:

• Якщо ваш стабілізатор випущено до 2007-2009 – ймовірно, це MCB104
• Якщо 2009–2013 – MCB110
• Якщо 2022–2025 – MCB119 – але під маркою Provolt.
  Стабілізатори Rucelf з платами MCB119 вироблені для ринку Казахстану та Росії і не обслуговуються в нашому сервісному центрі
• Наявність плат MCB110 – плати є в наявності, звертайтесь

Якщо сумніваєтесь – зв'яжіться з нашим сервісом. Ми допоможемо підібрати плату точно за номером моделі або фото.
Сервіс надає інформацію по підключенню – з нами легко ремонтувати .Потрібні мінімальні навички роботи з викруткою та тестером. Якщо не впевнені – дивіться відеогляди

Сумісність плат керування та індикації

⚠️ Плати несумісні між собою без відповідної індикації.

Лайфхаки від сервісного центру

 Лайфхак №1:

Бажано впаяти 2 трубчасті запобіжники 1А, 5×20 мм в ланцюг живлення (розʼєм CNxxx) – це продовжить ресурс плати.

 Лайфхак №2:

Якщо горять ULN2003 – це в старих версіях MCB110 - перевірте реле. Найчастіше причина в короткому замиканні котушки реле, а не у самій платі. Стара версія MCB110 мала одну ULN2003. Нова версія має дві мікросхеми ULN2003 і проблема вирішена.

Часті запитання (FAQ)

???? Заміна MCB 119 на MCB110 . Чи можна замінити її самостійно?
Так, при відповідних навичках та знаннях процесу модернізації . Плата MCB119 потребує переробку схеми живлення та комутації

???? Чим краща плата MCB119 як кажуть в ваших інтернетах – Плата має відмінності , але якість плат знаходиться на високому рівні.Процент виходу плат МСИ 110 на рівні MCB119.
Плітки від незнання процесу та інших факторів.Як то позіцнування продукції на різнф ринки збуту.

???? Де знайти MCB110, чи є в наявності? А якщо я хочу MCB119
Ця модель MCB110 найпоширеніша – тож плат досить і вистачить для ремонту і сервісу дуже надовго. Ми допоможемо підібрати і встановити по вашому запиту обидві версії. ГАРАНТУЄМО 100% сумісністьь та працездатність.
Усі плати керування перед відправкою перевіряются а клієнту надається відео перевірки саме вашої плати.

Висновки

• Плати керування серії Rucelf випускались у трьох  поколіннях.
• Найчастіше зустрічаються плати MCB110 - їх легко знайти та замінити.
• Звертайте увагу на сумісність індикації та покоління плати.
• Рекомендовано використовувати запобіжники для захисту плати.
• Плата MCB 110 – найкращий вибір на сьогодні.

 Потрібна плата керування для вашого стабілізатора Rucelf ?

Залиште заявку на сайті або напишіть нам у месенджер – допоможемо підібрати точно під вашу модель Rucelf SRW та SRF
